[1% 네트워크] chapter 1. 웹 브라우저가 메시지를 만든다.

이 글은 '성공과 실패를 결정하는 1%의 네트워크 원리'를 읽고 정리하는 글입니다.



웹 브라우저가 메시지를 웹 서버에 전송하기까지의 과정을 읽고 전체 글을 읽으면 좋을 것 같다.

1. HTTP Request Message 작성
2. 웹 서버의 IP 주소를 DNS 서버에서 조회
3. 프로토콜 스택에 메시지 송신 의뢰



---

📕 1. HTTP Request Message 작성 📕



📑 1-1. 브라우저에서 URL 입력

브라우저

• : 여러 클라이언트 기능을 겸한 복합적인 클라이언트 소프트웨어
• ex: 웹 서버에 액세스하는 클라이언트, 파일 다운/업로드하는 FTP의 클라이언트, 메일의 클라이언트, ...
• 어떤 클라이언트를 사용하는지는 URL에서 알려줌

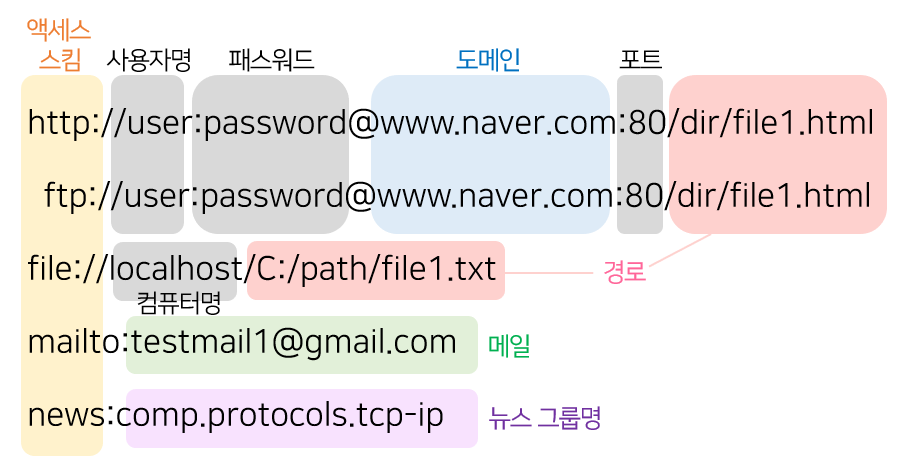

URL

• = Uniform Resource Locator
• http, ftp, mailto 다양한 스킴 존재
• 액세스 스킴을 통해 브라우저에서 어떤 클라이언트 기능을 사용할지 결정하게 됨

회색인 사용자명, 패스워드, 포트, 컴퓨터명은 생략 가능하다



🔻 프로토콜 vs 스킴

프로토콜: 통신 동작의 규칙을 정한 것



액세스 스킴 부분을 '프로토콜'이라고 표현한 글들도 많이 보았을 것이다. http나 https 등을 사용하는 경우엔 네트워크를 사용해야 하므로 프로토콜이라고 불린다. 하지만 URL은 file 같이 네트워크를 사용하지 않고도 액세스하는 경우가 존재하므로 스킴 = 프로토콜이라고 단언할 수 없다. 스킴 ⊃ 프로토콜로 이해하자.



📑 1-2. 브라우저가 URL 해석

http://www.yeonyeon.tistory.com:8080/dir/test.html

• http: 액세스 방법. http 프로토콜 이용
• www.yeonyeon.tistory.com:8080: 웹서버 명
• /dir/test.html: 데이터 출처 경로명 (경로가 생략되는 경우 서버 측에서 미리 설정해둔 index.html 같은 파일 사용)



🔻 경로 /test와 /test/는 뭐가 다를까?

1. http://www.yeonyeon.tistory.com/test
2. http://www.yeonyeon.tistory.com/test/



1: test는 파일명

2: test는 디렉토리명

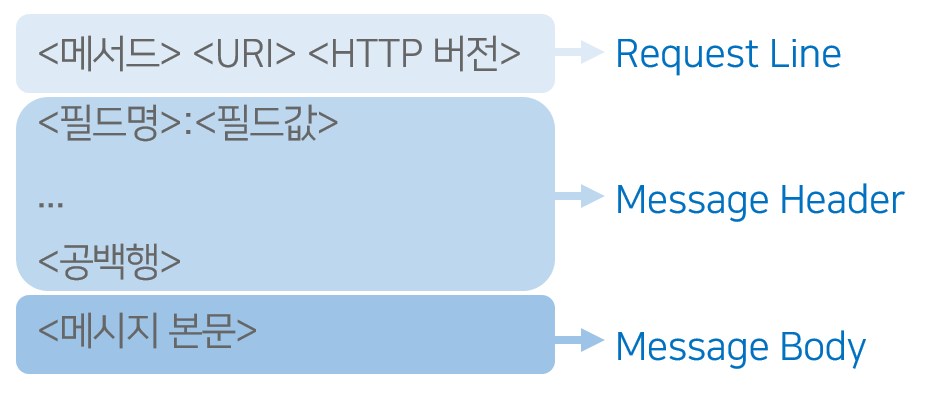

📑 1-3. HTTP Request Message 생성

• client가 server에게 보내는 메시지
• '무엇'을 '어떻게' 할지에 대한 정보가 담김



• 메서드
  • '어떻게'
  • 웹 서버에 어떤 동작을 하고 싶은지
  • ex: GET, POST, ...
• URI
  • '무엇을'
  • 데이터를 저장한 파일명, CGI 프로그램의 파일명, ...
• 메시지 헤더
  • request에 대한 부가 정보
  • ex: 데이터 종류, 데이터 언어, 소프트웨어 버전, ...
• 메시지 본문
  • client가 server에 보낼 데이터



CGI: 웹 서버 소프트웨어에서 프로그램을 호출할 때의 규칙을 정한 것
CGI 프로그램: GGI 규칙에 맞게 움직이는 프로그램

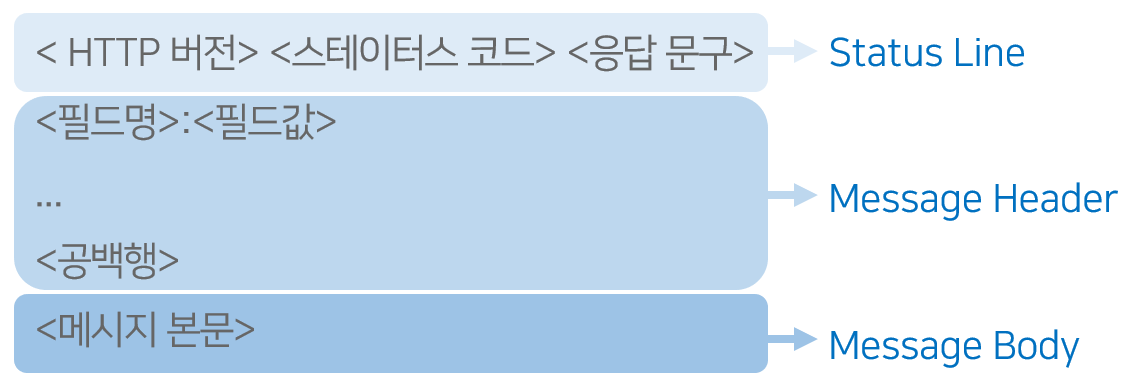

📑 1-4. HTTP Response Message 수신

• server가 client에게 보내는 메시지



• 스테이터스 코드
  • 실행 결과를 알려주기 위한 코드
  • ex: 400, 401, 404, ...
• 메시지 헤더
  • response에 대한 부가 정보
  • ex: 데이터 종류, 데이터 언어, 소프트웨어 버전, ...
• 메시지 본문
  • server가 client에 보낼 데이터



📑 1-5. 정리

1. 브라우저에서 URL 입력
2. 브라우저가 URL 해석
3. HTTP Request Message 생성 및 전송
4. HTTP Response Message 수신

아래 글에서는 3의 전송 과정에서 어떤 과정에 대해 세세하게 다뤄보겠다.



---

📒 2. 웹서버의 IP 주소를 DNS 서버에서 조회 📒



 1에서 살펴봤듯이 브라우저는 URL을 해석하고 HTTP 메시지를 생성하는 기능을 가졌다. 하지만 HTTP 메시지를 송출하는 기능은 없어서 OS에게 송신 의뢰를 하게 된다. OS에게 송신 의뢰를 할 때는 도메인 명이 아닌 IP 주소로 수신 상대를 지정 가능하다.



 도메인명을 IP 주소로 변환하는 과정 자체에 의문을 가질 수 있다. 그냥 하나만 쓰면 안되나? 왜 변환 과정이 필요하지? 대표적인 의문 몇 가지를 정리하고 이 방법이 왜 안되는지 생각해보자.



• 애초에 클라이언트가 IP 주소를 입력하게 하면 안될까?
  • 👉 사용자가 IP 주소를 하나하나 기억하기가 어렵다.


• 도메인명으로도 통신 가능하게 만든다면?
  • 👉 실행 효율 ↓, 라우터에 부하
  • IP 주소: 32 bit = 4 byte
    도메인명: 수십 ~ 255 byte
  • 고성능 라우터를 사용한다면? 그래도 라우터의 속도에는 한계가 있다. 라우터 속도의 발전이 꾸준히 이루어지고 있는만큼 통신할 데이터의 양도 증가하고 있다.



 이제 도메인명과 IP 주소를 왜 따로 구분지어 사용하는지 충분히 납득 되었기를 바란다. 본격적으로 IP 주소를 찾아내는 과정을 설명하기 전에 아래 용어들도 살펴보자.



🔻 TCP/IP란?

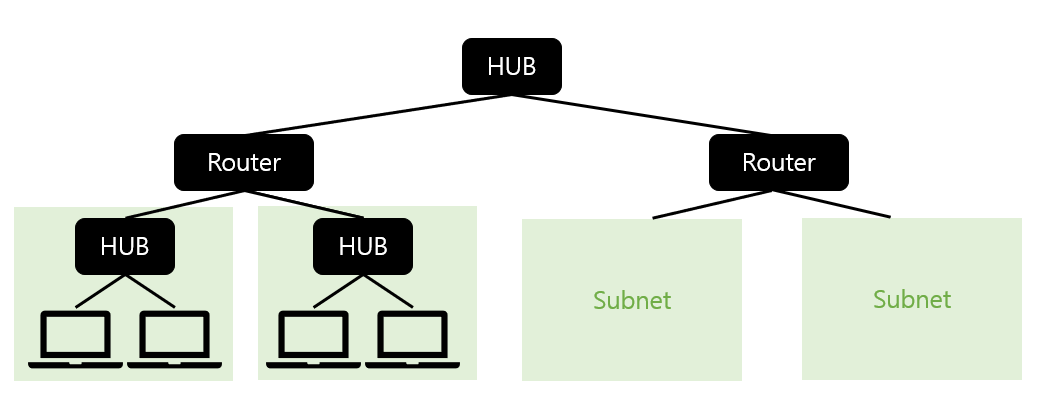

허브와 라우터는 패킷을 중계하는 장치의 일종이다.



• 서브넷이라는 작은 네트워크를 라우터로 접속하는 형태로 전체 네트워크가 구성됨


• 서브넷에 IP 주소 할당
  • 이를 통해 액세스 대상의 위치 판별 가능하게 됨
  • IP 주소 = 네트워크 번호 + 호스트 번호
  • 서브넷에는 네트워크 번호, PC에는 호스트 번호가 붙는 식으로 할당됨


• 메시지 전송 과정
  1. 송신 측에서 가장 가까운 라우터까지 운반 (운반은 허브가 해준다)
  2. 라우터가 메시지 보낸 상대 확인 + 다음 라우터 판단
  3. 다음 라우터로 운반하여 2 반복
  4. 2~3 반복하다 최종적으로 상대의 데이터 도착



서브넷이란?

• : 작은 네트워크.
• 허브 한 대에 PC 여러 대가 접속된 형태
• PC가 적으면 허브 1대로 충분
  하지만 수가 많아지면 허브들을 연결해 허브의 수를 늘림
  이 때 허브들을 연결한 것도 서브넷으로 취급.



🔻 넷마스크란?

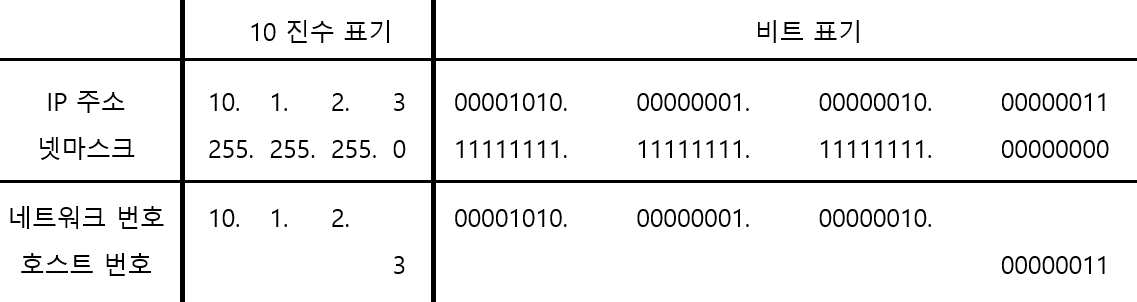

 IP 주소는 네트워크 번호와 호스트 번호로 이루어져있다. 32 bit로 제한한다. 라고 정해져있다. 하지만 이 정보들 뿐만으로는  IP 주소를 딱 봤을 때 어디가 네트워크고 어디가 호스트인지 구분할 수 없다. 이를 구분할 수 있게 도와주는 정보를 넷마스크라고 하는데 네트워크 구축 시 결정된다.





서브넷 마스크

• '1' 비트: 네트워크 번호
• '0' 비트: 호스트 번호



IP 주소의 호스트 번호

• 모두 '0': 서브넷 그 자체
• 모두 '1': 브로드캐스트 (서브넷에 있는 기기 전체에 패킷 전송)



넷마스크에 따라 IP 주소의 클래스가 나뉘기도 한다.

• 클래스 A
  • 서브넷 마스크: 255.0.0.0
  • IP 주소의 첫 옥텟: 0 ~ 127로 구성
• 클래스 B
  • 서브넷 마스크: 255.255.0.0
  • IP 주소의 첫 옥텟: 128 ~ 191
  • 중간 규모와 대규모 네트워크에서 이용
• 클래스 C
  • 서브넷 마스크: 255.255.255.0
  • IP 주소의 첫 옥텟: 192 ~ 223
  • LAN(Local Area Network)에서 이용



클래스 A~C는 옥텟(8개 비트) 단위로 나뉘었지만 1개의 비트 단위로 구분하기도 한다.

ex: 11111111.11111111.11111100.00000000

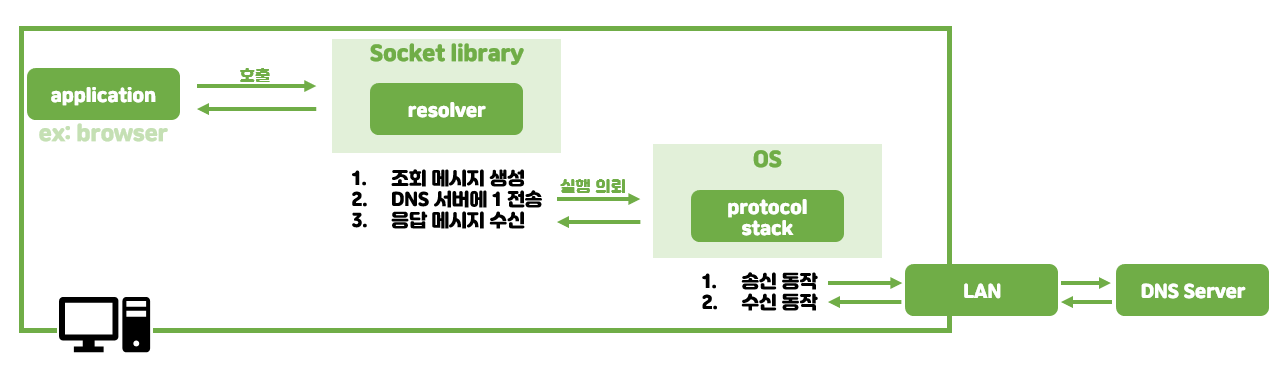

📑 2-1. 리졸버를 이용해 DNS 서버 조회하기

1. 애플리케이션(ex: 브라우저)에서 리졸버 호출

• 리졸버: Socket 라이브러리의 부품 중 하나. 네임 리졸루션을 실행.
• Socket 라이브러리: OS에 포함된 네트워크 기능을 애플리케이션에서 호출하기 위한 부품을 모아둔 것.
• 네임 리졸루션: DNS 원리를 사용해 IP 주소를 조사
• ex: <메모리 영역> = getHostByName("www.yeonyeon.tistory.com");
  저장할 메모리의 위치 = 리졸버 프로그램명(도메인명);



2. 리졸버가 DNS 서버에 메시지 전송 & 수신

• 조회 메시지 생성
  • 이름: 목적지 이름
  • 클래스: 여러 네트워크를 식별하기 위한 정보
    (이제는 인터넷 외의 네트워크가 사라지게 되어 'IN'으로 고정되었다.)
  • 타입: 이름에 어떤 타입 정보가 지원되는지
    (ex: A => Address의 약자. IP 주소)
• 생성한 메시지 DNS 서버에 전송
  • 리졸버 자체에서 DNS 서버에 송신하는 기능 X
    👉 OS 내부의 프로토콜 스택에 실행 의뢰
  • 프로토콜 스택
    : OS에 내장된 네트워크 제어용 소프트웨어.
    여기서는 DNS 서버로 송수신 동작을 위해 사용.
    (자세한 것은 이 글의 마지막 파트인 3. 프로토콜 스택에 메시지 송신 의뢰에서 다룬다.)
  • DNS 서버를 찾는 과정은 2-2 참고
• DNS 서버로부터 응답 메시지 수신



3. 2에서 수신 받은 데이터를 메모리 영역에 저장



이렇게 받아온 응답 메시지에서 IP 주소를 추출해낼 수 있다. 이후에 웹서버에 요청을 보낼 때 추출해서 메모리에 저장해두었던 IP 주소를 HTTP request message와 함께 OS에 송신 의뢰를 보내게 된다.



📑 2-2. DNS 서버 조회 과정

  DNS 서버는 어떻게 찾는걸까? DNS 서버의 IP 주소를 알아야 접근 가능하지 않을까? 이 부분에 대해 알기 위해서는 먼저 DNS 서버의 구조에 대해 알아야 한다.

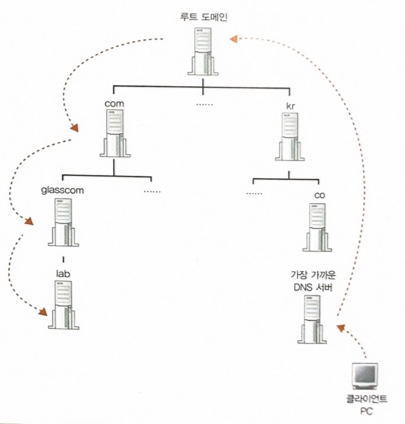

1%의 네트워크 원리 그림 1-15



DNS 서버는 위와 같은 구조로 구성되어 있다.

참고로 루트 도메인의 DNS 서버는 TCP/IP 설정에 저장되어있다.

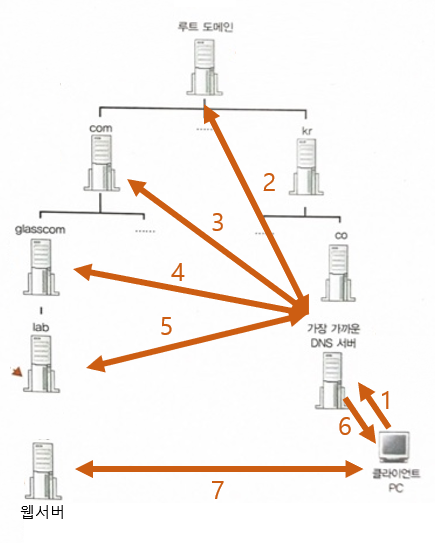

1. 가장 가까운 DNS 서버

• 가까운 DNS 서버에 조회 메시지 전송
• 가까운 DNS 서버의 리소스 레코드에서 필요한 정보가 있는지 찾기

2. (1에 필요한 정보가 없었다면) TCP/IP 설정에 저장된 DNS 서버 조회

• = 루트 도메인 DNS 서버
• 루트 도메인 DNS 서버에 조회 메시지 전송
• 루트 도메인 DNS 서버의 리소스 레코드에서 필요한 정보가 있는지 찾기

3. (2에 필요한 정보가 없었다면) 하위 도메인 DNS 서버에서 찾으라는 응답 수신

• 하위 도메인 DNS 서버에 조회 메시지 전송
• 하위 도메인 DNS 서버의 리소스 레코드에서 필요한 정보가 있는지 찾기

4. 올바른 IP 주소를 찾지 못해 3 반복

5. 올바른 IP 주소를 찾아 IP 주소를 포함한 응답 수신

6. IP 주소를 클라이언트에 응답

7. 웹 서버의 IP 주소에 액세스



🔻 DNS 서버와 캐시

DNS 서버는 한 번 조사한 이름을 캐시에 기록할 수 있다. 조회한 이름이 도메인이 등록되어 있으면 위와 같은 과정을 거치지 않을 수 있다. 다만 캐시에 정보를 저장한 후 등록 정보가 변경되는 경우가 있으므로 항상 올바른 정보라고 단언할 수 없다. 따라서 DNS 서버에 등록하는 정보는 유효 기한을 설정하고 캐시에 저장한 데이터 유효 기간이 지나면 삭제된다. 또한 조회 시 캐시에서 가져왔는지, DNS 서버에서 가져왔는지 알려준다.





---

📗 3. 프로토콜 스택에 메시지 송신 의뢰 📗



📑 3-1. 프로토콜 스택

• OS 내부에 존재
• 액세스 대상의 웹 서버에 메시지를 송신하는 역할
• 브라우저뿐 아니라 모든 네트워크 애플리케이션에서도 사용



📑 3-2. 데이터 송수신 동작 과정

동작을 실행시키는 주체: OS 내부의 프로토콜 스택
동작이 실행되는 주체: Socket 라이브러리 내부의 프로그램 부품



소켓

: 데이터 송수신 동작을 위해서는 서버와 클라이언트 사이를 파이프로 연결해야 한다. 소켓은 이 파이프의 양 끝의 데이터 출입구를 의미한다. 소켓에는 연결된 상대가 기록되어 있어 디스크립터로 소켓을 지정하면 연결된 상대 판명 가능하다.



Socket 라이브러리의 호출 순서

<메모리 영역> = gethostbyname("url");
<디스크립터> = socket(<IPv4사용>, <스트림형>, ...);         // 소켓 생성
connect(<디스크립터>, <서버IP주소+포트번호>, ...);          // 파이프 연결
write(<디스크립터>, <송신 데이터>, <송신 데이터 길이>);      // 데이터 송신
<수신 데이터 길이> = read(<디스크립터>, <수신 버퍼>, ...);   // 데이터 수신
close(<디스크립터>);					   // 파이프 끊기



1. 소켓 생성

2. 서버측의 소켓에 파이프 연결

• Socket 라이브러리의 connect 호출
• 연결 시 디스크립터, 서버 IP 주소, 서버 포트 번호 필요
  • 디스크립터: 애플리케이션이 소켓을 식별하기 위해 사용
  • 서버 IP 주소 + 포트 번호: 클라이언트 - 서버 간에 상대의 소켓을 식별하는 것

3. 데이터 송신

1. 애플리케이션은 송신 데이터를 메모리에 준비
2. Socket 라이브러리의 write 호출해 프로토콜 스택에 송신 동작 의뢰
3. 프로토콜이 서버에게 데이터 송신
4. 네트워크를 통해 서버에 데이터 도착
5. 서버가 수신한 데이터의 내용을 조사하고 적절한 처리
6. 서버가 응답 메시지 반송

4. 데이터 수신

• Socket 라이브러리의 read를 통해 프로토콜 스택에 수신 동작 의뢰
  • 이때 응답 메시지를 저장하기 위한 메모리 영역 지정
  • 이 메모리 영역을 수신 버퍼라고 부름
• 응답 메시지가 도착하면 수신 버퍼에 저장
  • 수신 버퍼: 애플리케이션 프로그램 내부에 마련된 메모리 영역
  • 수신 버퍼에 메시지를 저장 후 애플리케이션에 건냄

5. 연결 끊기

1. Socket 라이브러리의 close 호출
2. 소켓 사이에 연결된 파이프 분리 + 소켓 말소
3. 클라이언트 측에 전달됨
4. 소켓 연결 끊기



close는 주로 서버가 먼저 하지만 클라이언트에서 먼저 하는 경우도 있다. 어느 쪽에서 close 해도 연결은 무사히 끊긴다.



📑 3-3. connect를 호출할 때 필요한 것

디스크립터

• 최초의 디스크립터: 소켓 생성 시 반환된 디스크립터
• 해당 디스크립터를 connect가 프로토콜 스택에 통지
• 프로토콜 스택은 통지받은 디스크립터로 소켓 식별해 접속 동작 실행
• 컴퓨터 한 대의 내부에서 소켓을 식별하기 위해 사용



서버의 IP 주소

• DNS 서버에 조회해 조사한 액세스 대상 서버의 IP 주소
• 송수신하는 상대의 IP 주소
• 네트워크의 어느 컴퓨터에 접근해야하는가 판별 가능 (소켓까지는 판별 X)



서버의 포트 번호

• 소켓 판별 가능하게 도와줌
• 접속을 시도하는 측(클라이언트)에서 (서버측) 소켓을 식별하기 위한 중간 과정에 사용

포트 번호
 URL에서 포트 번호가 생략되는 경우가 많다. 세계적으로 통일된 포트 번호 규칙이 있기 때문이다. (ex: 80번은 웹, 25번은 메일, ...) IP 주소같이 다른 것과 중복되지 않도록 IANA라는 기관이 관리한다.



서버는 클라이언트의 포트 번호를 어떻게 아는가?

1. 클라이언트 쪽 소켓의 포트 번호: 소켓 생성 시 프로토콜 스택이 적당한 값을 골라서 할당
2. 접속 동작을 실행할 때 1을 서버에 통지



---
